Procedura operacyjna
🚨Zanim zaczniesz, załóż odpowiednie środki ochrony indywidualnej: obuwie ochronne, okulary i zatyczki do uszu (minimum, więcej informacji uzyskasz od osoby odpowiedzialnej za BHP).
1. Rejestracja pompy próżniowej
Zidentyfikuj wszystkie punkty energetyczne związane z Twoją pompą (elektryczne, pneumatyczne, hydrauliczne, mechaniczne), a następnie wykonaj w kolejności:
- Izolację energii (np. otwórz i zablokuj rozłącznik)
- Rozproszenie energii (np. poczekaj, aż pompa ostygnie, usuń ciśnienie resztkowe z obiegu itp.)
- Weryfikację braku energii (np. przetestuj brak napięcia za pomocą VAT).
- Sygnalizację (np. oznacz swoją strefę pracy)
2. Oczyścić obszar roboczy
Aby zapewnić bezpieczeństwo i uniknąć zanieczyszczenia smaru w pompie (w szczególności smaru w łożyskach / łożyskach oporowych).
3. Zdemontować obudowy pompy
Aby uzyskać dostęp do pokrywy korpusu pompy, niezależnie od producenta, należy zdemontować obudowę.

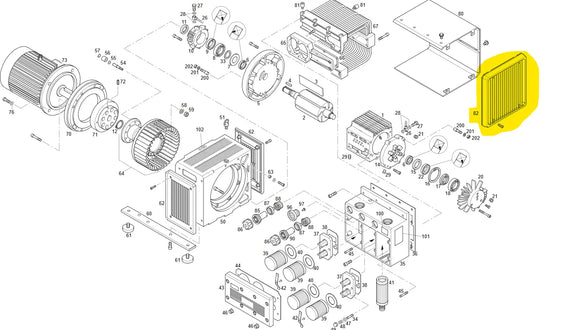

Zalecamy zawsze pracować z rozłożonym widokiem pompy, aby ułatwić sobie pracę.
4. Zdjąć pokrywę korpusu pompy i wyjąć łopatki.
Uwaga, aby nie uszkodzić pierścienia wargowego podczas zdejmowania kołnierza.
Sprawdź zużycie łopatek:
- Sprawdź, czy wysokość łopatek jest większa niż minimum wskazane przez producenta (Becker na przykład wskazuje to bezpośrednio na pompie za pomocą etykiety).
- Sprawdź wszelkie oznaki nietypowego zużycia: odpryski (fragmentacja krawędzi), zużycie ukośne, wydrążenie/wklęsłość (wklęsłe odkształcenie powierzchni)

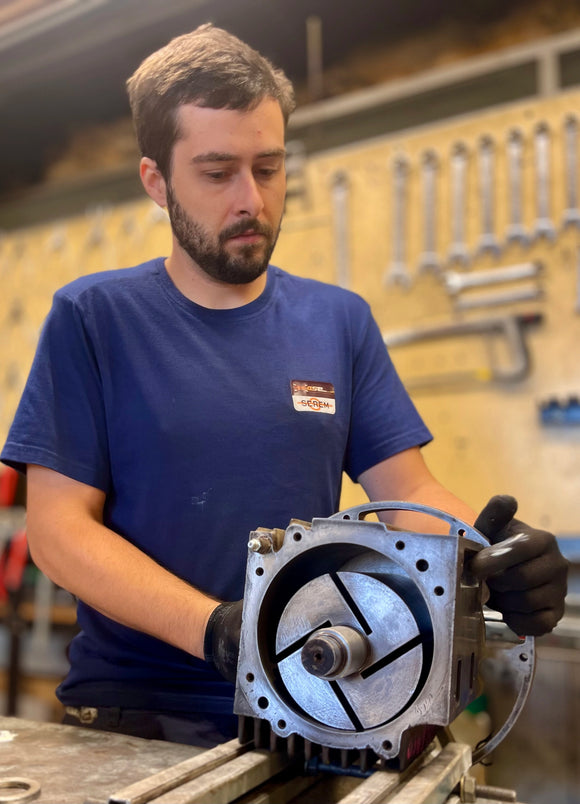

5. Wyczyścić powierzchnie funkcjonalne
- Sprężonym powietrzem przedmuchaj miejsca łopatek w wirniku pompy próżniowej.
- Wyczyść podkładki wirników i powierzchnię kołnierza za pomocą Scotch-Brite™. Uwaga: usuwaj tylko powierzchowne osady i zanieczyszczenia, bez obróbki! Wskazówka: W razie potrzeby możesz również użyć środka do czyszczenia hamulców.
- Możesz użyć papieru ściernego o drobnej ziarnistości 220 do czyszczenia rowków wirnika, w których poruszają się łopatki.
6. ZAMONTUJ NOWE PALETY
Ta operacja nie jest skomplikowana, ale musisz zwrócić uwagę na kierunek montażu.

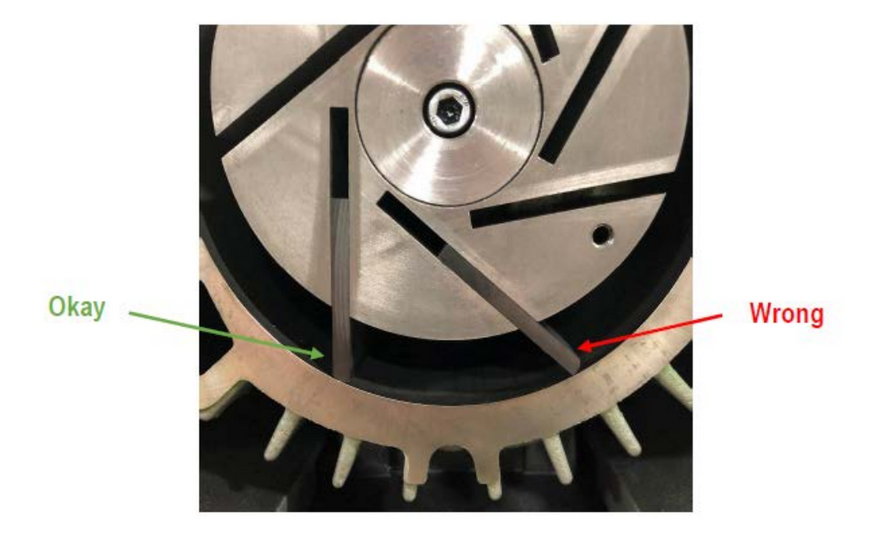

Skośne krawędzie łopatek muszą przylegać do zaokrąglenia stojana zgodnie z kierunkiem obrotów pompy (patrz zdjęcie obok).
7. Zamontuj ponownie kołnierz
Ponowny montaż kołnierza pompy:
- Pozycjonowanie kołków prowadzących: Wyrównać kołki prowadzące z otworami tolerancyjnymi.
- ⚠️ UWAGA – punkt krytyczny: przed dokręceniem ostrożnie sprawdzić pozycjonowanie; jeśli kołki nie są prawidłowo włożone, elementy wewnętrzne mogą się stykać i ulec uszkodzeniu.
- Mocowanie kołnierza: Ponownie włożyć wszystkie śruby kołnierza i dokręcić momentem obrotowym określonym przez producenta.
8. Nasmaruj łożyska
W większości pomp przemysłowych znajdziesz dwie smarowniczki do smarowania łożysk. Dodaj ilość smaru zalecaną przez producenta (często 10 gramów).
⚠️ UWAGA: należy używać specjalnego smaru wysokotemperaturowego (typu Kluber Petamo GY 193 lub równoważnego).
